三筒烘干機

回轉式三筒烘干機改進原單筒烘干機內部結構，增加入機前濕料的預烘干和延長濕料在機內烘干時間，再加上密封、保溫以及合理的配套措施，使烘干機生產能力與原單筒式烘干機相比，提高48-80%，單位容積蒸發強度可達120-180kg/m3，標準煤耗僅為6-8kg/t。其技術優良、運行參數合理，操作簡單可行，廣泛應用于各個行業的礦渣、粘土、煤。

產品結構：

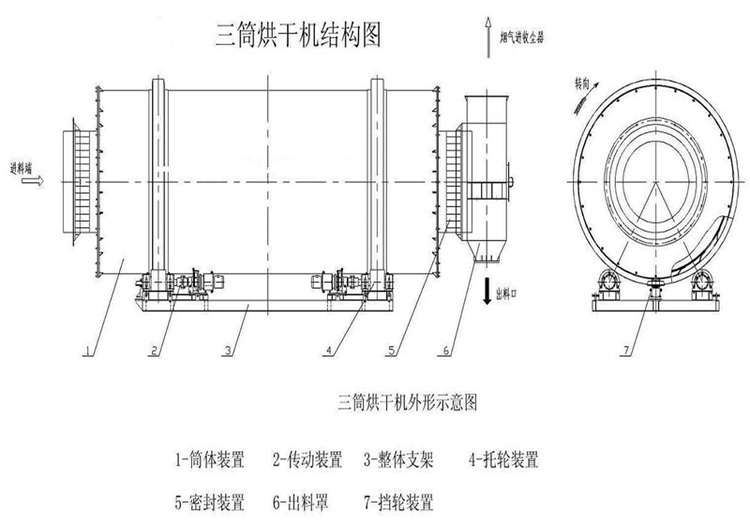

三筒烘干機是通過對單筒烘干機的單筒體改為套疊在一起的三筒，以縮短烘干機體的外形尺寸。該機工作時，物料和熱氣流依次進入內至外筒體，在機體Z形往復折流后，充分利用熱能烘干物料后再卸出。

烘干機筒體部分由三個同軸水平放置的內、中、外筒套疊組成，這就使筒體的截面得到充分的利用。其筒體外形總長度約為與之相當?shù)膯瓮驳?0-35%。從而大幅度地減少占地面積和廠房建筑面積。

該機的支承裝置，是在外筒上輪帶與托輪支承，由電機直接帶動托輪。通過托輪與輪帶摩擦，使筒體轉動。該機總體結構緊湊、合理、簡單，為便于磨損件的檢修更換，在中間設計成軸向剖分式，用螺栓固定連接。

工作原理：

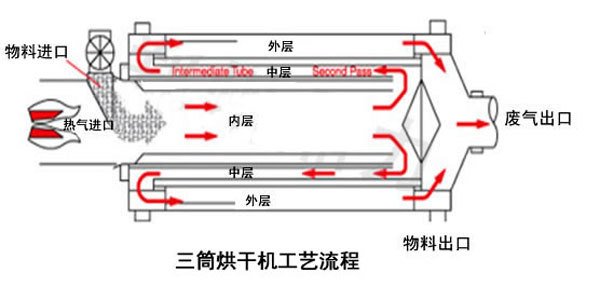

物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。

主要特點：

1、設備所需投資是國外進口產品的1/6。

2、物料終水份確保0.5%以下，是干混砂漿及礦渣粉生產線首選產品。

3、筒體自我保溫?zé)嵝�率高達70%以上（傳統單筒烘干機熱效率僅為35%），提高熱效率35%。

4、燃料可適應煤、油、氣。能烘20mm以下的塊料、粒料和粉狀物料。

5、比單筒烘干機減少占地50%左右，土建投資降低50%左右，電耗降低60%。

6、可根據用戶要求輕松調控所要的終水份指標。

7、出氣溫度低，除塵設備使用時間長。

8、無需大小齒輪傳動，采用托輪傳動。

三筒式烘干機具有結構緊湊、構造簡單、布局合理，提高物料與熱能的熱交換率，使物料烘干效果好；基礎投入少，僅是相同產量單筒烘干機的二分之一，減少了一次性投入；運行可靠、能耗低、熱效率高；同時，容易實現自動化控制，減少操作人員，節約勞動力資源。

三筒式烘干機主要用于烘干一定濕度和粒度范圍內顆粒物料。如黃砂、型砂、礦渣，煤渣、小粒度粘土，以及不怕高溫及煙塵弄臟的其它小顆粒物料。烘干后的物料含水量可以達到1—0.5%以下。
